地鐵供電設備熒光溫度在線監測預警系統

華光天銳提供軌道交通地鐵設備測溫系統，地鐵光纖測溫裝置，地鐵電力系統一般由斷路器、變壓器、整流柜、電纜、母線等電氣設備組成。其相互之間由母線、引線、電纜等連接，電流流過導體及連接部位將產生熱量，電氣設備因長時間使用或連接不緊密導致局部電阻過大，在大電流經過時會產生高溫，甚至燒毀設備。因此導體連接部位質量是危及供電系統安全運行的關鍵，也是供電設備在線監測系統的關鍵。供電設備主要故障形式為：

1）斷路器柜的主要故障形式為：斷路器柜上下隔離插頭插接偏心、松動導致過熱，斷路器與外接電纜接頭接觸不良以致發熱，燒壞設。

2）變壓器、整流柜的主要故障形式為：電纜接頭、導體連接部分接觸不良引起過熱，加速絕緣老化導致?lián)舸┰斐上嚅g短路，甚至燒毀設備。

3）過軌穿管電纜故障形式為：因施工、外力造成過軌電纜穿管時發生損傷，因列車運行震動造成穿管電纜位移磨損、而維護人員無法察覺穿管內電纜損傷情況，該損傷部位在長期電流熱效應情況下，逐漸擴大加深，逐漸導致使電纜金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，嚴重時使電纜過度發熱而燒毀。

4）上軌電纜故障形式為：上軌電纜與接觸軌連接時壓接不緊或露天惡劣環境造成其逐漸連接松動，接觸不良而引起發熱，不僅影響供電質量，過熱時甚至導致設備打火燒損。

5）直流上網開關柜：因為設計原因無法監視一次設備位置狀態（如此時開關輔助接點異常切換不到位，無法及時掌握缺陷情況），可能因合閘不到位導致導體接觸不良而燒損，分閘不完全導致斷電不完全，引起意外傷害或觸電事故。

軌道交通地鐵供電設備熒光光纖溫度監測裝置測溫點

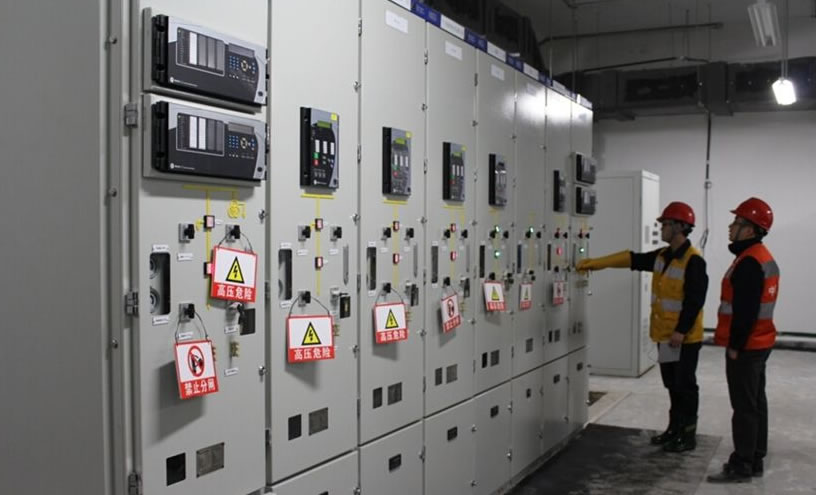

（1）斷路器柜在線監測

9 點式：監測 6 個動靜觸頭咬合處 +3 個進出線電纜接頭。

（2）變壓器、整流柜在線監測6 點式及 9 點式：監測所有進出線電纜接頭。

（3）不可視過軌穿管電纜絕緣監測

采用分布式光纖監測過軌電纜穿管部分電纜的絕緣狀況。

（4）三軌上軌點電纜連接質量在線監測

監測上軌電纜與接觸軌連接點連接質量。

（5）直流上網開關柜在線監測

監測隔離開關位置。
