射頻放大器溫度監測系統

在射頻系統中，射頻電極是用于接觸或靠近被治療的人體組織并進行射頻能量釋放的關鍵器件。射頻電極用于將射頻信號轉化成溫度場，通過熱效應對人體組織進行治療。
由于被消融組織一般位于體內，不像傳統手術那樣對醫生來說可視、可觸摸，因此，在醫生判斷組織被消融狀態的過程中，組織溫度和組織阻抗的測量起著非常重要的作用?，F有技術中，各種射頻消融系統中，在射頻電極附近均安裝有一種或多種傳感器，典型的有溫度傳感器和阻抗傳感器。其中，溫度傳感是為了監測組織被加熱的程度，從而控制消融過程和判斷消融效果。阻抗監測除了類似的目的之外，還能輔助判斷探頭和體內組織的接觸狀態，例如在探頭移動時如阻抗較大可能是因為探頭和組織脫離了接觸，醫生據此可調整探頭位置。電流和電壓的反饋一般用于計算機實時閉環控制系統對消融過程的控制。

常規溫度傳感器如熱電偶、熱電阻是由金屬導電材料制作的，導電材料在高頻電磁場下會產生感應電流，基于電磁感應原理，其產生放電現象或自身溫度升高，對溫度測量造成嚴重干擾，使溫度示值產生很大誤差或者無法進行穩定的溫度測量。現有技術中，紅外測溫也可以用在射頻環境下的溫度測量，但自身有一定的局限性，被測溫度點必須在紅外傳感器的可視范圍內，并且紅外測溫只能測量物體表面溫度；紅外測溫準確度受物體表面材質的輻射率影響，被測物體材質不同，紅外輻射率不同，所測溫度值則不同。而熒光測溫可以克服上述方法的一些缺陷。在測量時，將熒光材料接觸在被測物表面，由光纖的另一端輸入激勵光源，經光纖傳輸至頭部激活熒光材料，激勵光脈沖過后，熒光材料的余輝由原光纖導出，濾出光譜并測量其余輝時間常數，就可換算出被測物溫度。

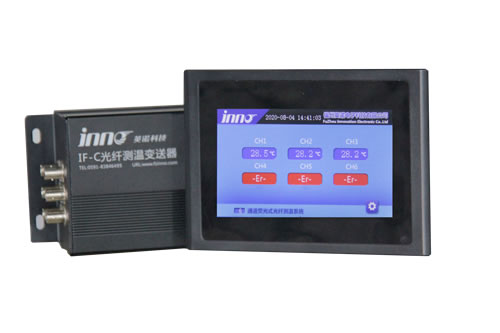

射頻熒光光纖測溫裝置

熒光光纖測溫裝置技術參數

提供1-8位DIP開關
提供兩個開關量信號輸出
測溫范圍：-40℃～200℃
測溫精度：± 1℃
測溫分辨率：0.1℃
通道數：3 通道 （可拓展至16通道）
通信接口：雙RS485通訊接口
測溫頻率：1Hz

交直流通用電源：寬電壓 100-300V/50Hz
功耗?<6W
通信協議：標準Modbus RTU
安裝尺寸：123.5mm× 48mm(長×寬)
運行溫度：-20℃～65℃
存儲溫度：-40℃～85℃
光纖傳感探頭耐壓100KV（40mm耐壓長度、5min耐受時間）且出具省級檢驗報告
