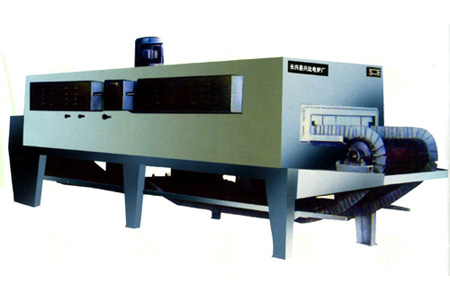

網帶式熱風循環回火爐

網帶式熱風循環回火爐適用于各類小型工業零件回火、加熱處理等。

網帶式熱風循環回火爐的設備組成：
由機架、爐襯、電阻絲、導風罩、強循環風扇、輸送網帶、傳動機構及電器控制等部件組成。
1.爐體：
    爐體采用鋼板和型鋼焊接制作，為爐頂上有蓋板，當需要檢修清理爐膛時，只需松開上蓋與爐體間的聯接緊固件并吊離爐蓋即可。
2.爐襯：
    爐襯為纖維結構與耐火磚筑成，內層用鋼板隔絕，可使?fàn)t膛在強對流下仍保持清潔而不致影響處理質量。
3.導風罩：
    導流罩固定安裝在爐膛內的上方，電加執棒的外圍，便電加熱棒與工件隔離以避免發熱體對工件的直接輻射。導流罩為波紋形結構，用鋼板制造，由于風機的作用，使?fàn)t氣按導流通道進行循環。
4.加熱元件：
    電加熱元件的安裝為橫插式，它從爐子的一側穿過爐襯插入爐內，內端由瓷棒擱在另一側爐墻預留位置上，外端用法蘭與爐體固定聯接。該種電加熱棒發熱體材料為絲狀 0cr25al5 高電阻合金絲。在繞制成圈狀后穿在瓷棒上形成一個整體，使用可靠，維護方便，可在熱態下實現不停爐更換。
5.強循環風扇：
    爐氣循環風機為整體式，從爐子中間頂部插入爐內，風機葉輪處于導風罩內，將罩內被加熱空氣吸出并吹向工件表面實現對流加熱。風葉為軸流式，安裝在加長的電機軸上，中間用絕熱套隔離。風葉用不銹鋼制造。
6.爐門裝置：
    爐門封簾由二道門簾組成，用于阻擋外界空氣的大量侵入和爐內熱空氣的過多外流，減少熱損失，并可提高氣流循環的效果。
7.輸送帶：
    回火爐輸送帶可選鋼絲網帶或鏈板式輸送帶。
8.網帶傳動機構：
    網帶傳動前支架由履帶驅動被動輪，履帶拉緊鼓輪及支承架等組成，它安裝于加熱爐的進口端，在此段網帶上表面進行裝料、堆放工件。
9.網帶托架：
    網帶托架安裝于爐膛內，用于支承負載網帶運行。

網帶式熱風循環回火爐的設備特點：
    網帶式熱風循環回火爐采用優質保溫材料及耐火材料結構砌筑，具有保溫性能好，低功耗。
    控溫采用日本進口數字儀表，pid控制，控溫精度高。開關元件采用ssr(固態繼電器，是可控硅的升級產品，工作時無聲音、火花，使用壽命長等優點
