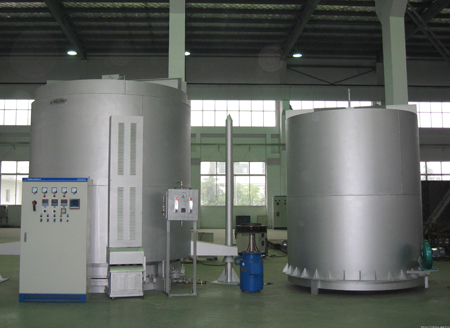

罩式光亮退火爐

罩式光亮退火爐

   罩式光亮退火爐的用途：本罩式爐主要用于黑色金屬和有色金屬的光亮退火，包括：黑色金屬如：碳素結構鋼、碳素工具鋼、彈簧鋼、軸承鋼、帶材、線材；有色金屬如：紫銅、黃銅、青銅的帶材、盤管、線材等。

   罩式光亮退火爐的結構形式：本罩式爐由一個加熱罩、兩個爐座、兩個內罩和閥架等組成：

   加熱罩：加熱罩由鋼板卷成園形經焊接加工而成，在罩身的上部有供吊鉤起吊換罩的位置，下部有三個支承爐罩的支承腳，底部裝有沙封刀，在加熱時使加熱罩能直接壓在爐內罩的法蘭上使其達到密封的效果，另在兩個導向環，以便加熱罩能方便準確地吊放在爐座上。

   爐座：爐座承圓形狀，由耐熱不銹鋼板焊接組合而成，在每一個爐座上都安放有一塊圓形耐熱鋼爐底板，在爐底板下方焊有幾支支承管用以承載工件，在爐座的正中央都裝有一臺強對流的風機，風機上裝有耐熱材料制作的高溫葉輪，風葉最高使用溫度950℃，罩內氣流速度≥15/s。通過電機的運轉來帶動葉輪達到強對流的目的，從而使?fàn)t膛內的溫度達到均勻，真正達到強循環的需求，縮短升溫和冷卻時間。該風機的電機為水冷密封雙速電機，可實現高、低速轉換，通入冷卻水后可確保電機的軸承不會因發熱而損壞。在爐座上裝有與內罩密封的水冷橡膠密封圈，以便達到密封的效果。

   內罩：內罩為圓柱波形狀，頂部為圓形封頭，下部焊接一只法蘭用來與爐座密封圈連接，使?fàn)t膛內形成密封的空間，達到爐料在保護氣氛中進行熱處理。爐膽的起動是由行車起吊，爐膽上焊三只吊耳。

   閥架：用于調節與控制氣氛的流量。

   爐襯：采用全纖維硅酸鋁針刺氈折疊塊和輕質耐火磚組合而成，這樣大大減輕了罩身的重量，不僅提高了保溫效果而且降低了能耗。比傳統爐減少30%的熱損耗，爐殼表面溫升低于50℃。加熱元件采用電阻帶均勻的懸掛在爐膛的四周，并用陶瓷螺釘加以固定，堅固又耐用。

   控制系統：本爐的爐溫控制系統采用目前較先進的智能溫控調節儀配套可控硅來實現爐膛內的升溫和爐溫控制，本系統具有先進的人工智能pid控制算法，具有完美的自整定、自適應功能，智能溫控儀為雙四位液晶數碼管顯示，控溫和爐溫同時顯示，并能夠人工調節控制爐膛內的加熱功率，操作方便，配套控制系統具有超溫報警功能。本爐溫控制系統功率觸發采用三相三線制可控硅觸發無觸點輸出模塊，該觸發線路控制平穩，對電網無高次諧波及低頻干擾，控溫精確穩定。
