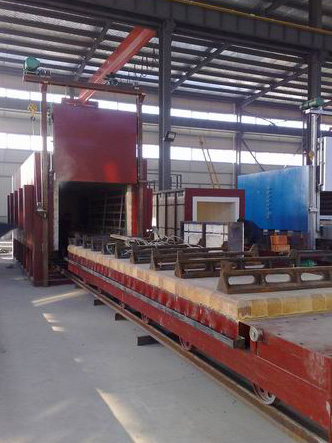

低溫臺車爐

用途：
    rt3系列低溫臺車爐系國家標準節能型周期式臺車爐，超節能結構，采用復合纖維保溫，超輕質高強度微珠真空球節能磚，獨家生產防掉絲上斜20°擱絲磚，爐口防工件撞擊磚，自動密封臺車和爐門，一體化連軌，不需基礎安裝，放在水平地面即可使用。低溫臺車爐主要用于鑄件退火和時效熱處理以及750℃之內的各種機械零件熱處理之用。



結構簡介：
    低溫臺車爐外殼由鋼板和型鋼焊接而成，爐體底部與臺車輕軌連為一體，用戶不需要基礎安裝，只須放于平整的水泥地面即可使用，臺車爐爐襯材料采用超輕質0.6g/cm3節能耐火保溫磚砌筑，夾層置硅酸鋁纖維棉保溫，爐殼與爐襯硅鋁釬夾層之間填充膨脹保溫粉，爐口采用重質防撞磚、臺車面層重質高鋁防壓磚。臺車爐爐體與臺車之間采用迷宮式耐火材料砌筑外，還用通過自行動作的密封機構來減少臺車爐的熱輻射及對流損失，并可改善爐溫均勻性。本臺車爐加熱元件均為螺旋狀發熱體，擱置在爐側擱絲磚及臺車砌體上。臺車上安裝有鉻錳氮耐熱鋼爐底板。爐門的升降是通過滾動輪在導軌上，上下滾動而實現的，這樣既保證了關閉爐門時爐門砌體與爐體砌體之間的吻合密封，又保證了在開啟的過程中不會磨擦損傷砌體，爐門及臺車運動均是由電動機通過蝸輪蝸桿減速機減速，鏈條傳動來提供的，并裝有電磁制動器進行適當的調整。為提高爐溫均勻性，臺車爐采用多區加熱，并在爐頂安裝不銹鋼熱循環風機，熱空氣高速循環，達到溫度均勻目的。



參 數 名 稱		單位	型    號
			rt4-30-7	rt4-65-7	rt4-75-7	rt4-90-7	rt4-105-7	rt4-150-7
額 定 功 率		kw	30	65	75	90	105	150
額 定 電 壓		v	380	380	380	380	380	380
最 高 溫 度		℃	750	750	750	750	750	750
工 作 溫 度		℃	0-750	0-750	0-750	0-750	0-750	0-750
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	950	1200	1500	1800	1800	2000
	寬	mm	500	600	750	900	900	1000
	高	mm	450	450	600	600	650	700
加熱元件接法			y	y	y	y	y	y
空爐升溫時間		h	≤2.5	≤2.5	≤2.5	≤2.5	≤2.5	≤3
空爐損耗功率		kw	≤11	≤11	≤14	≤16	≤17	≤32
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
最大裝載量		kg	500	1000	1500	2500	3000	4500
重      量		kg	1900	2500	2700	2900	3000	4700





參 數 名 稱		單位	型    號
			rt4-180-7	rt4-220-7	rt4-250-7	rt4-270-7	rt4-280-7	rt4-300-7
額 定 功 率		kw	180	220	250	270	280	300
額 定 電 壓		v	380	380	380	380	380	380
最 高 溫 度		℃	750	750	750	750	750	750
工 作 溫 度		℃	0-750	0-750	0-750	0-750	0-750	0-750
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	2100	2500	2400	3000	2800	3000
	寬	mm	1050	1300	1500	1500	1500	1500
	高	mm	750	900	800	1000	1200	1200
加熱元件接法			y	y	y	y	y	y
空爐升溫時間		h	≤3	≤3.5	≤3.5	≤3.5	≤3.5	≤3.5
空爐損耗功率		kw	≤39	≤50	≤60	≤65	≤67	≤70
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
最大裝載量		kg	5000	7000	8000	9000	10000	11000
重      量		kg	5500	8300	8500	8700	8900	9000
參 數 名 稱		單位	型    號
			rt4-320-7	rt4-360-7	rt4-400-7	rt4-450-7	rt4-480-7	rt4-500-7
額 定 功 率		kw	320	360	400	450	480	500
額 定 電 壓		v	380	380	380	380	380	380
最 高 溫 度		℃	750	750	750	750	750	750
工 作 溫 度		℃	0-750	0-750	0-750	0-750	0-750	0-750
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	3000/3000	3700/3500	4000	4200	4500	4500
	寬	mm	1500/1850	1500/1500	1500	2500	2500	2500
	高	mm	1500/1000	1000/1500	1500	1500	1500	1700
加熱元件接法			y	y	y	y	y	y
空爐升溫時間		h	≤3.5	≤3.5	≤3.5	≤3.5	≤3.5	≤3.5
空爐損耗功率		kw	≤75	≤85	≤95	≤105	≤125	≤130
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
最大裝載量		kg	12000	15000	15000	16000	17000	18000
重      量		kg	9100	9800	11000	12000	13500	14000



參 數 名 稱		單位	型    號
			rt4-540-7	rt4-570-7	rt4-600-7	rt4-660-7	rt4-750-7	rt4-800-7
額 定 功 率		kw	540	570	600	660	750	800
額 定 電 壓		v	380	380	380	380	380	380
最 高 溫 度		℃	750	750	750	750	750	750
工 作 溫 度		℃	0-750	0-750	0-750	0-750	0-750	0-750
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	5000	5000	5000	5000	5600	6000
	寬	mm	2000	2500	2000	2500	2500	2500
	高	mm	1500	1500	2000	1700	2000	2000
加熱元件接法			y	y	y	y	y	y
空爐升溫時間		h	≤3.5	≤3.5	≤3.5	≤3.5	≤3.5	≤3.5
空爐損耗功率		kw	≤135	≤150	≤160	≤180	≤210	≤220
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
最大裝載量		kg	20000	22000	25000	22000	23000	25000
重      量		kg	15000	16000	17000	18000	19000	20000



參 數 名 稱		單位	型    號
			rt4-850-7	rt4-900-7	rt4-1020-7	rt4-1350-7	rt4-1450-7	rt4-1850-7
額 定 功 率		kw	850	900	1020	1350	1450	1850
額 定 電 壓		v	380	380	380	380	380	380
最 高 溫 度		℃	750	750	750	750	750	750
工 作 溫 度		℃	750	750	750	750	750	750
相       數		相	3	3	3	3	3	3
爐膛 尺寸	長	mm	6000	6600	4700	9000	16000	20000
	寬	mm	3000	3000	4500	3000	3400	3000
	高	mm	2000	2000	2500	2500	3000	3000
加熱元件接法			y	y	y	y	y	y
空爐升溫時間		h	≤3.5	≤3.5	≤3.5	≤3.5	≤3.5	≤3.5
空爐損耗功率		kw	≤240	≤250	≤280	≤320	≤350	≤450
控 溫 精 度		℃	±1	±1	±1	±1	±1	±1
爐溫均勻性		℃	±8	±8	±8	±8	±8	±8
最大裝載量		kg	28000	30000	32000	35000	50000	80000
重      量		kg	21000	22000	23000	26000	31000	36000
