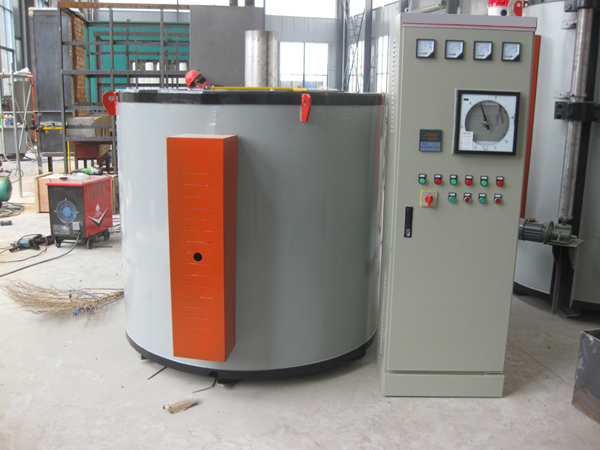

井式爐

1、井式爐用途：適用于桿類，長軸類零件的熱處理。

2、井式爐主要參數：

1)       爐膛尺寸：根據客戶要求定制

2)       功率：x±10% （無級可調）

3)       額定溫度：650℃～1200℃

4)       控溫精度：≤±1℃

5)       爐溫均勻性：≤±10℃/ ≤±5℃

6)       負載升溫時間：≤1.5h

7)       相數：3相

8)       控溫區數：n區

9)       額定電壓:380v  50hz

3、結構：主要由爐體、節能型全纖維耐火爐襯、高溫高輻射電熱元件、爐門及升降移動機構、智能pid溫度程序控制系統等部分組成。

1、爐體：主要采用優質型鋼構架、鋼板密焊而成，保證爐子的密封性能及足夠的剛強度。爐殼外部刷高溫油漆。

2、節能型高溫全纖維耐火爐襯：

爐襯耐火層設計為全纖維耐火折疊模塊結構。該結構型式爐襯是在目前大中型節能爐窯中應用最為廣泛的一種。爐膛內采用耐高溫、不變形、高壓縮好的纖維模塊，模塊使用壽命長。全纖維爐襯相比磚式節能30%，并具有低導熱，低熱容量，優良的熱穩定性和防腐蝕性能。

3、高溫高輻射率電熱元件：

采用高溫高輻射率電熱合金扁帶，低表面負荷，長壽命設計。熱容僅為輕質隔熱耐火磚爐襯的1/9，大大減少了該爐熱損失。利用專用高溫陶瓷掛件懸掛于爐膛內表面，布置在爐膛的四周。

電熱元件分布，從上到下均勻分布在爐膛內。

4、爐蓋：爐蓋的升降是由安裝在升降移動架上的油缸，支撐安裝在爐蓋四角的支撐架進行升降。爐蓋與爐體密封采用沙封密封和軟邊密封，密封可靠。

5、pid智能溫控系統

溫度控制采用引進智能型專家pid自整定控制調節方式，控制精度高（±1℃），將爐溫控制在理想狀態，并可顯示理論值和實測值，控制系統具有熱處理過程的溫度顯示和溫度曲線記錄功能。可自動控制加熱溫度，具有直觀、方便和先進性。

6、成套設備供應范圍

1)       爐體                       一套

2)       爐門升降機構               一套

3)       加熱元件                   一套

4)       控制柜                     一臺

5)       無紙記錄儀表               一臺

6)       智能控制儀                 一套

7)       熱電偶1支，補償導線50米

8)       技術資料
