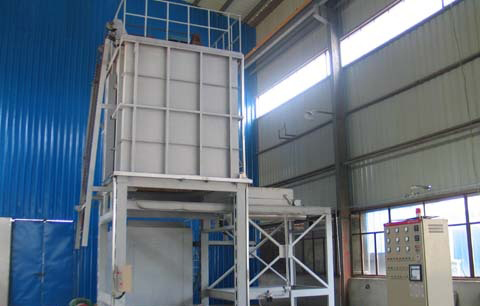

立式鋁合金淬火爐

立式鋁合金淬火爐
用途：
　　立式鋁合金淬火爐主要用于鋁輪轂、鋁鑄件及各種鋁合金標準件的快速固溶處理，恒溫時間結束后，工件的轉移速度10秒以內。
結構簡介：
　　立式鋁合金淬火爐的結構具有熱風循環通道和攪拌風機，使爐內熱風在導流板的作用下定向循環，保溫終了時爐內金屬溫差≦±3℃。淬火水槽置于加熱爐正下方，從而縮短工件淬火轉移時間，提高工件固溶質量。工件料架進出和爐門啟閉均為電控，操作方便。動作間均設有連鎖裝置，安全可靠。本爐主體為立式爐門在下端的加熱爐，加熱元件置于內爐壁，壁的內側裝有活絡門板，它與內壁形成一個氣流循環通道，爐的頂部置有一個大風量的軸流式風扇和道流結構，構成熱風循環系統。爐底門由四走輪和驅動機構組成一個啟閉裝置，爐底門與加熱爐殼用砂封密封。工件料架進出爐膛靠升降裝置實現。它由爐內吊鉤連接吊桿上通過向爐外的環形鏈和卷揚機等組成。在地平面鋼軌上置有一裝料小車，可載料架進入裝料和卸料。
特點：
1 ．高架結構爐型、頂裝式加熱元件，安裝、更換方便；
2 ．強循環高壓風機，風量大，效果顯著，溫差達 ± 3~ 5 ℃ ；
3 ．淬火轉移時間 5~10s 內可調，無明顯的擺動與震動；
4 ．pid 調控爐溫，上、下限報警，可進行計算機控制并具有聯網功能。
技術參數：
